Сварные трубы – технология, применение, достоинства

Отправить заявку 24/7
Звезда не активнаЗвезда не активнаЗвезда не активнаЗвезда не активнаЗвезда не активна


ХХI век – это век трубопроводов. Труб для нефте- и газотранспортных артерий требуется много, и одними только бесшовными изделиями не обойдешься. Бесшовные трубы при всех своих многочисленных достоинствах обладают еще и одним очень существенным с точки зрения потребителя недостатком – они дороги в производстве.   Между тем, главное достоинство бесшовных труб – способность выдерживать огромные давления – востребована далеко не всегда. Во многих трубопроводных сетях давление в трубах никогда не достигает тех сотен  атмосфер, которые делают необходимым использование бесшовных труб. Опять же – технологии обработки металлов не стоят на месте и прочность сварных швов в наше время позволяет  сварным трубам держать давление в разы большее, чем тридцать-сорок лет назад.

Поэтому нет ничего удивительного в том, что сварные трубы сохраняют свои позиции и кое-где даже выигрывают в конкуренции с бесшовными. Во всяком случае, сейчас до половины труб больших диаметров являются сварными. Этого уже достаточно для того, чтобы  дополнительно разобраться с тем, какими бывают сварные трубы, какие технологии применяются при их производстве и в каких отраслях экономики их можно использовать наиболее успешно.

Прямо или по спирали?

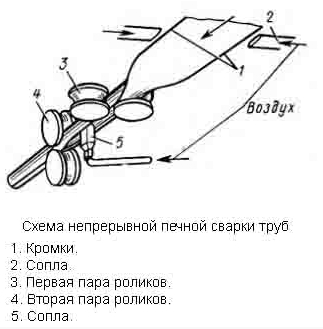

Как ни странно, но сварные трубы – это довольно «молодой» вид металлических изделий. Первые образцы сварных (точнее даже – кованых) труб появились менее 200 лет назад – в 1824. И только в начале ХХ века для изготовления труб начали применять т.н. «печную» сварку, при которой скрепление раскаленных краев трубы происходит за счет их обжатия валками.

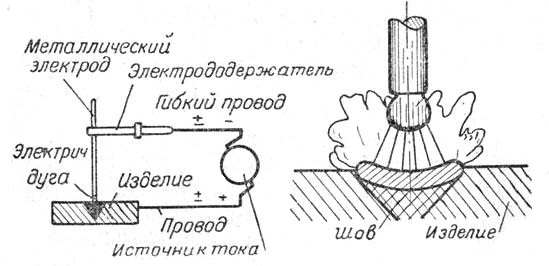

И только с появлением электросварки шовные трубы и делятся на прямошовные и спиралешовные.

Название «прямошовные» говорит само за себя: такой метод изготовления труб связан с тем, что стальную полосу – штрипс – разогревают до придания металлу пластичности и пропускают через два ряда валков,  которые сворачивают металл «в трубочку» - так что остается только соединить его края электросваркой.

Это довольно простая и дешевая технология, но при ее использовании возникают некоторые проблемы, а именно:

- для изготовления труб разного диаметра будут необходимы заготовки-штрипсы разной ширины.

- переход на выпуск труб другого диаметра будет требовать переоснащения новыми деталями (прежде всего – валками) всей производственной линии.

- при остывании заготовки в сварном шве будут возникать напряжения, которые существенно снизят его прочность.

- если такая труба все же не выдержит подаваемого по ней давления, то ее разрыв произойдет именно по шву и на всю длину отрезка трубы, что будет создавать  дополнительные проблемы при  ликвидации аварии.

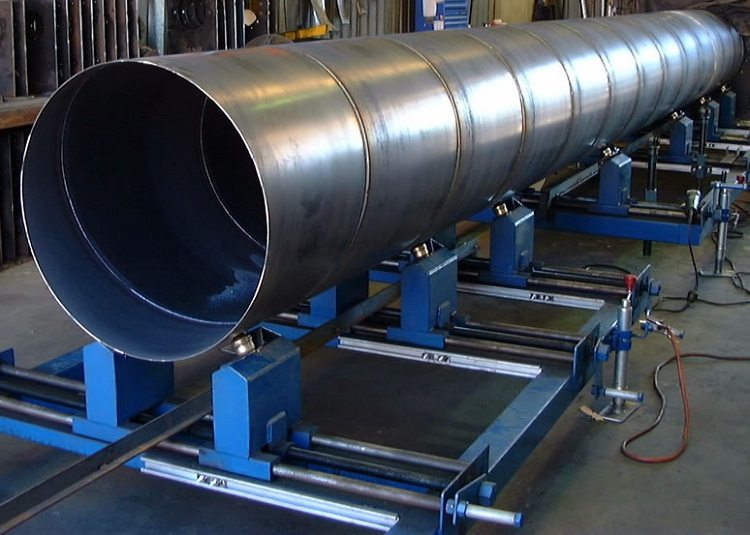

Другой вариант производства сварных труб – это соединение стальных полос при помощи спиралевидного шва. При таком технологическом варианте сам шов получается гораздо длиннее, чем при прямошовном соединении, но зато появляется целый ряд преимуществ:

- при изготовлении спиралешовной трубы нет необходимости пользоваться заготовками-штрипсами четко определенных размеров; трубу можно сварить из металлической ленты любой ширины

- изменение диаметра выпускаемых труб может быть произведено при помощи простой переналадки производственной линии; достаточно будет просто поменять угол подачи ленты.

-  при сварке трубы из металлической ленты не требуется сильно разогревать всю металлическую полосу; это снижает возможность изменения свойств металла при нагреве-охлаждении и уменьшает возможность внутренние напряжения в нем.

- при спиралевидной сварке образовавшийся шов сам по себе становится элементом, придающим дополнительную прочность конструкции

- если такой шов все же не выдерживает и расходится, то расходится не «вдоль», а «наискось», что уменьшает размеры того отрезка трубы, который придется заменить.

Плюсы и минусы сварных или электросварных труб

Разумеется, что все технологические проблемы и энергозатраты при производстве прямо- и спиралешовных труб не идут ни в какое сравнение с теми усилиями, которые производитель должен затратить на производство бесшовных труб. Отсюда и главное достоинство этого вида стального проката – относительная дешевизна.

Другим несомненным достоинством сварных труб является их большой диаметр, который может в 100 и более раз превышать толщину стенок. Это делает трубы более легкими, а значит и удобными при транспортировке. Кроме того, именно большой диаметр сварных труб делает их незаменимыми при строительстве магистральных нефте- и газопроводов.

Технология изготовления прямошовных труб позволяет формировать не только круглые, но и профильные трубы (прежде всего квадратные и прямоугольные).

Эти достоинства в условиях рыночной экономики перевешивают все минусы, но эти минусы все-таки есть.  В чем же они состоят?

Во-первыхсварные трубы выдерживают давление на порядок меньшее, чем бесшовные. Об этом можно судить даже по нормам ГОСТов. Если от бесшовных труб с минимальной толщиной стенок ГОСТ требует выдерживать давление в 20 мегапаскалей (то есть около 200 атмосфер), то ГОСТ-10705 предельно допустимым для сварных труб давление в 16 мегапаскалей (160 атмосфер). То есть шовные трубы на 25% менее устойчивы к таким нагрузкам.

Во-вторых – сварные трубы, в отличие от бесшовных, не поддаются изгибанию. Если надо изменить направление газо- или водопровода, собранного из сварные трубысварных труб, то обязательно придется  пользоваться фитингами.

В-третьих – сама технология производства сварных труб требует использования таких сортов стали, которые хорошо поддаются сварке – то есть должны изготавливаться из низколегированных углеродистых сталей, сравнительно мало устойчивых к коррозии. Таких, как стали марок 17Г1с и 09Г2С.

Это обстоятельство заставляет производителей сварныхтруб использовать различные способы предотвращения коррозии, к которым относятся:

- оцинковка внутренних и внешних поверхностей (для сталей ст3 и ст20)

- покрытие внешних поверхностей гидроизоляцией

- покрытие внешних поверхностей тепло и  гидро-изоляцией

Области применения и ГОСТы

Поскольку главным достоинством (кроме дешевизны) сварных труб является большой диаметр при тонких стенках, то они применяются в бытовых водопроводах, различных металлоконструкциях – но больше всего используются прежде всего в крупных строительных проектах.

Способность сварных труб выдерживать высокое давление жидкости дает возможность использования их для прокладки как магистральных, так и локальных коммуникаций, распределительных веток, местных технических водоводов и в сфере ЖКХ.

Соответственно и стандарты, определяющие их параметры настроены соответственно:

ГОСТ, наименование

ГОСТ 10705-80

ГОСТ 10706-76

ГОСТ 20295-80

Трубы стальные электросварные

Трубы стальные электросварные прямошовные

Трубы стальные электросварные для магистральных нефтегазопроводов

Марки стали

Углеродистые Ст1-3сп/пс

Качественные 08, 10, 20

Углеродистые Ст3сп/пс

Категории 3-5

Качественные 10, 20

Низколегированные 09Г2, 09Г2С, 17ГС, 17Г1С

Выбор марки стали обусловлен классом прочности К34-К60

Размеры (наружный диаметр)

от 10 мм. до 530 мм.

от 478 мм. до 1420 мм.

от 159 мм. до 820 мм.

Области применения электросварных труб

Сооружение трубопроводов общего назначения для холодной и горячей воды, бытового газа

Сооружение трубопроводов подачи воды и теплотрасс

Сооружение магистральных трубопроводов – нефтепроводов и газопроводов высокого давления



Соответственно, правила реализации сварных труб тоже будут зависеть не только от желаний клиента, но и от параметров самих изделий. Внешний диаметр труб варьируется в пределах до1620  мм, а толщина стенок в соответствии с диаметром - до 20 мм.

Классифицируются трубы по внешним геометрическим показателям следующим образом:

          1-трубы диаметром менее 70 мм при толщине стенки не менее 3 мм;

          2-трубы диаметром от 70 до 219 мм при толщине стенки не менее 4 мм;

          3-трубы диаметром более 219 мм при толщине стенки не менее 5 мм.

Сейчас почти все сварные трубы изготавливаются стандартной мерной длины:

          - 6 м до 76 диаметра

          -11,7 и 12 метров для всех диаметров более 76.

Наиболее востребованными являются стальные электросварные трубы для производства водопроводов, а также электросварная труба ГОСТ 10704 91, используемая для строительства металлических конструкций.

Сварные трубы достаточно универсальны и доступны по цене, но при их выборе нужно быть особенно внимательным в расчетах гидравлической нагрузки.
