Особенности использования швеллера при обвязке фундамента

Отправить заявку 24/7

Швеллер – это одна из разновидностей фасонного проката, отличающаяся П-образным поперечным сечением. За счет своей формы он обладает высокими показателями прочности и устойчивости к постоянным поперечным нагрузкам и продольному скручиванию, что дает возможность его применения в ответственных металлоконструкциях.

Один из частных случаев использования швеллера – обвязка фундамента на первых этапах строительства.

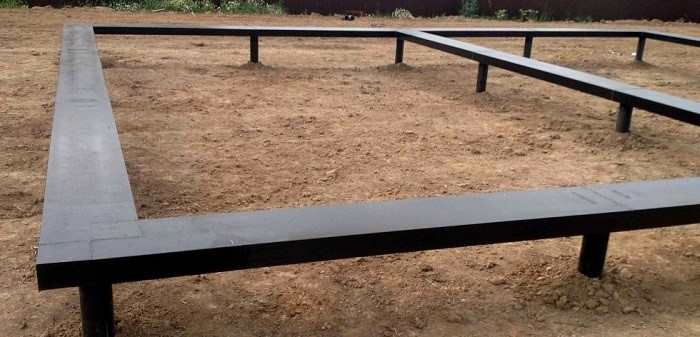

швеллер для фундамента

Какой швеллер походит для обвязки

Первое ограничение на применение связано с методом изготовления швеллера. Он может производиться двумя способами:

  1. холодной деформацией,
  2. горячим качением.

Гнутый швеллер уступает горячекатаному по показателям прочности, поэтому для монтажа ответственных частей металлокаркаса не применяется.

Вторая особенность – используемая сталь. Прокат производится из различных марок, но для монтажа наибольшее значение имеет свариваемость, так как именно сварка обычно используется для соединения отдельных деталей в цельную конструкцию.

Лучше всего для обвязки фундамента подходят швеллеры из стали ст3 или ст3пс, которая не имеет ограничений на свариваемость. Для более суровых условий, в частности, при строительстве в северных регионах, где температуры зимой опускаются ниже 30°, используется другая марка стали – 09Г2С.

И, наконец, третий аспект – высота, также называемая номером швеллера. Сортамент горячекатаного швеллера достаточно широк: по ГОСТ 8240-97 высота находится в пределах 50-400 мм. Соответственно, узкие изделия для строительства фундамента не подходят. Конкретный номер швеллера можно определить на основании расчета массы постройки, характеристик грунта и рельефа участка в месте строительства. Иногда для обвязки используются швеллеры двух размеров – широкий для наружных несущих стен и более узкий для внутренних и дополнительной обвязки.

Когда нужна обвязка

Металлическая обвязка (она же ростверк) применяется при закладке свайного или свайно-винтового фундамента. Она позволяет связать разрозненные вертикальные сваи в единую прочную конструкцию, равномерно распределяющую вес постройки по всем точкам опоры.

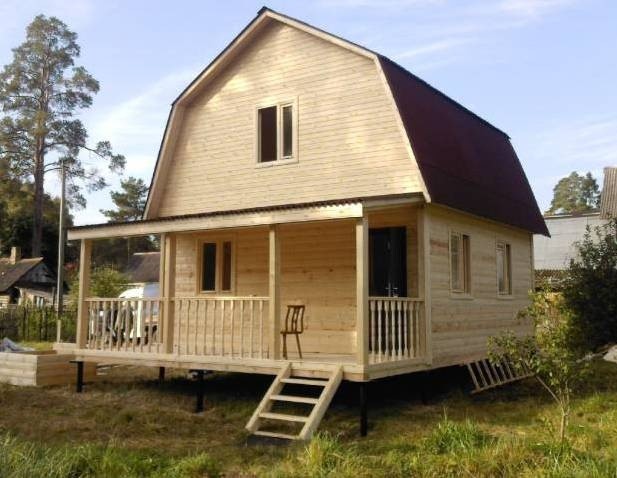

швеллер для фундамента

Дополнительные плюсы ростверка:

  • менее масштабные земляные работы,
  • низкая стоимость фундамента,
  • возможность установки в зимнее время,
  • высокая устойчивость на слабых грунтах,
  • возможность строительства при перепадах высот на участке.

Обвязка свайного фундамента швеллером обычно осуществляется при строительстве относительно легких зданий: хозяйственных построек или жилых домов из кирпича, блоков, деревянного бруса или по каркасной технологии.

Как производится монтаж ростверка

Высота окончания свай и, соответственно, расположения металлической обвязки из швеллера выбирается исходя из свойств грунта и местности в целом. Стандартным можно считать вариант, когда оголовок (верхняя «рамка») каркаса из швеллера лежит на грунте. При строительстве на глинистых и мелкопесчаных грунтах она приподнимается на 15-40 см. Заглубление в почву обычно не производится.

Для укладки самого швеллера на сваи используется 3 способа:

  • стенкой (основанием) вверх,
  • на ребро,
  • полками вверх.

В большинстве случаев применяется первый вариант, но при строительстве из кирпича или блоков может использоваться и третий. При этом расстояния между полками должно быть достаточным для того, чтобы кирпич или блок входил полностью.

Вариантов сварки также существует 2:

  • с обрезкой стыков (концов) швеллера под 45°,
  • с формированием выемки до середины швеллера и ответной части.

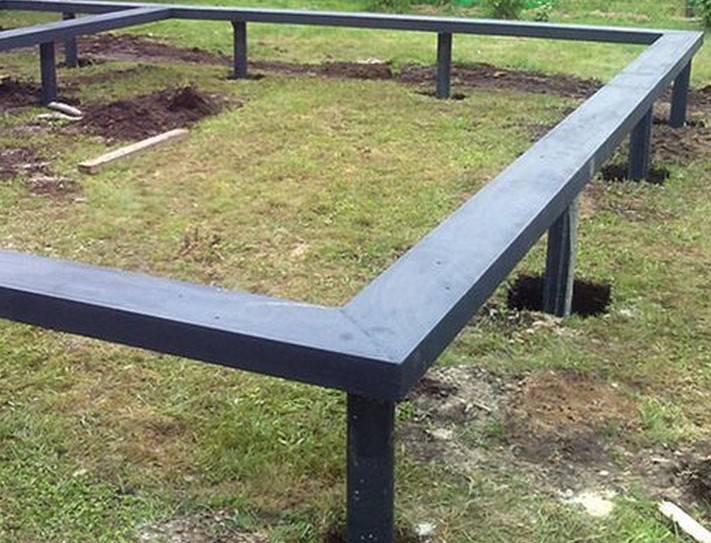

швеллер для фундамента

В обоих случаях сварной шов должен располагаться на окончании сваи.

При значительной высоте подъема здания над грунтом под оголовком производится дополнительная обвязка из более узкого швеллера или другого металлопроката – профильной трубы или уголка. Они могут располагаться как строго горизонтально, так и под углом для большей жесткости конструкции.

Полученный каркас для увеличения срока службы обрабатывается антикоррозийными составами – грунтовкой с последующей покраской или специальными веществами для холодного цинкования. В таком виде полученная конструкция по всем параметрам обходит бывшие некогда популярными каркасы из древесины.
